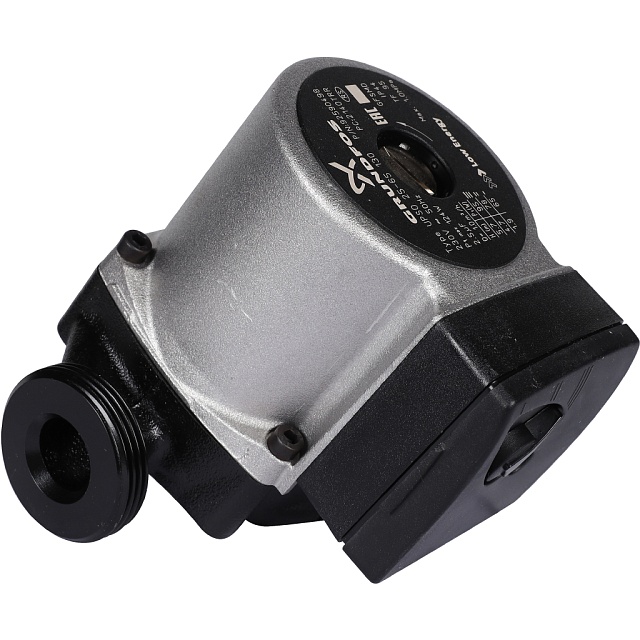

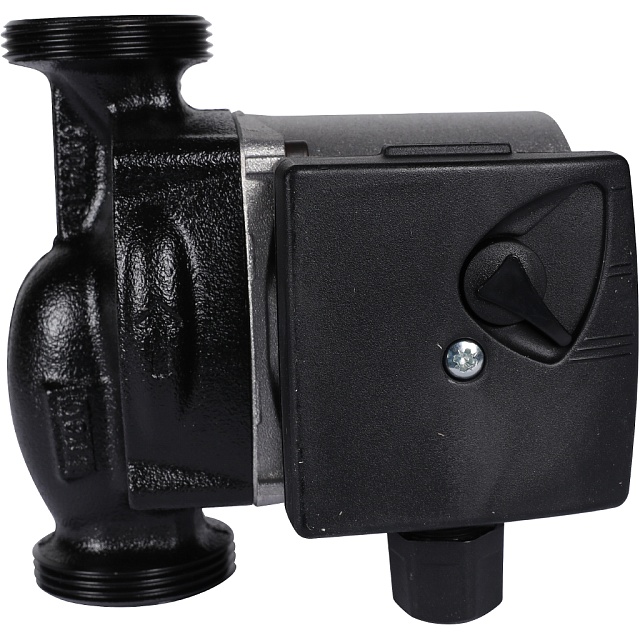

STOUT SDG-0120 Насосно-смесительный узел с термостатическим клапаном, Grundfos UPSO 25-65 130
SDG-0120-001002
2 видео
Макс. рабочее давление, (бар)
10
Температура транспортировки и хранения, °С
от -20 до +50
Направление
Инженерная сантехника
Рабочая среда
вода, водный раствор гликолей (до 30 %)
Подгруппа
группы быстрого монтажа
Диапазон температуры рабочей среды Тр, °С
5-90
Опция послепродажной поддержки "Сервис 24"
10
Внутренняя резьба присоединительных патрубков, стандарт
UNI ISO 228/1

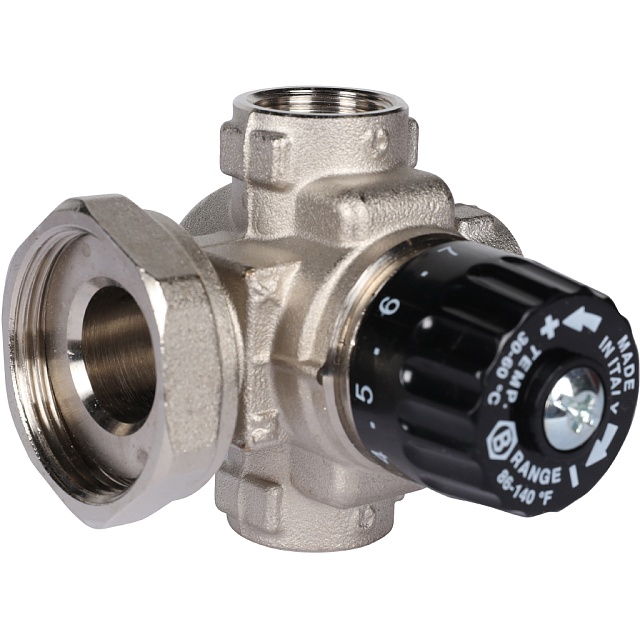

Диапазон настройки термостатического клапана, °С
От +30 до +60
Заводская настройка термостатического клапана, °С
45
Шкала термометра, °С
0-80
Диапазон настройки перепада давлений на перепускном клапане, м вод. ст.
от 2 до 6,5
Коллектор
нет
Условная пропускная способность термостатического клапана Kvs, м3/ч
3,5
Гарантия, мес
24
Макс. рабочее давление, бар
10
Монтажная длина, мм
130
Насосно-смесительный узел тип SDG 0120-001(2)(3) Тех паспорт 17.05.2021.pdf
pdf, 2.47 МБ
Каталог STOUT 2021
pdf, 26.03 МБ
Альбом технических решений STOUT
pdf, 10.35 МБ
Отказное письмо
pdf, 642.87 КБ
Технический паспорт- Насосно-смесительный узел с 4-х ходовым термостатическим клапаном
pdf, 2.44 МБ
Варианты товаров
Оставить отзыв
Где купить
Карта
Список
ТОЧКА (Надым)
Показать адрес
Надым, 5 проезд 6
10:00-20:00
Показать телефон
8-922-459-92-22, 8 996 320-93-92
Гарантия
STOUT гарантирует соответствие продукции требованиям безопасности, при условии соблюдения
потребителем правил использования:
транспортировки, хранения, монтажа и эксплуатации .
транспортировки, хранения, монтажа и эксплуатации .
FAQ
Для чего нужен насосно-смесительный узел?
Для циркуляции теплоносителя и поддержания температуры подачи теплоносителя в системе «теплый пол» на одном уровне, в районе 30 – 60оС.
Как отрегулировать насосно-смесительный узел?
Изначально термостатический клапан узла настраивается на температуру 30°C. В процессе эксплуатации температуру регулируют.
1. Отверткой ослабляют блокировку.
2. Устанавливают температуру смешанной воды ниже изначальной величины.
3. При включенном теплогенераторе нагоняют температуру выше, чем в клапанных настройках.
4. Включают насос узла и ждут стабилизации температуры на подаче.
5. Вращают ручку клапана и дожидаются нужного уровня температуры.
6. По результату закручивают блокировку, удерживая рукоять.
Как выбрать насосно-смесительный узел?
· Учитываем пропускную способность узла при потере давления и за известный промежуток времени.
· Тепловая мощность должна быть больше, чем теплоотдача «теплого пола».
· Учитываем тип присоединения.
· Трехходовый клапан – универсальный, для любых помещений.
· Двухходовый клапан для помещений площадью менее 2002м.
