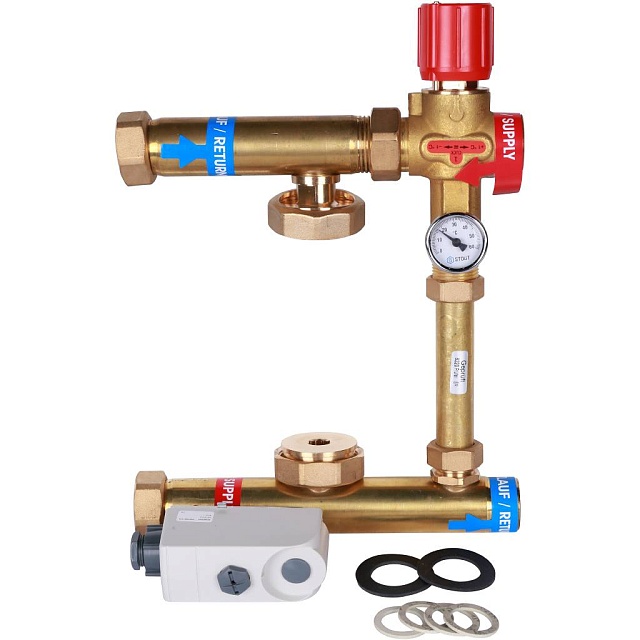

STOUT Насосно-смесительный узел ISOTHERM 30-50°C, без насоса.
SDG-0120-006000
2 видео
Макс. рабочее давление, (бар)
6
Температура транспортировки и хранения, °С
От -20 до +50
Направление
Инженерная сантехника
Область применения
для дома, для квартиры
Материал изготовления
латунь
Рабочая среда
водный раствор гликолей (до 30 %)
Максимальная рабочая температура, °С
90
Подгруппа
группы быстрого монтажа
Средний срок службы, лет
10
Условная пропускная способность смесительного клапана Kvs, м3/ч
1.2
Заводская настройка термостатического клапана, °С
44

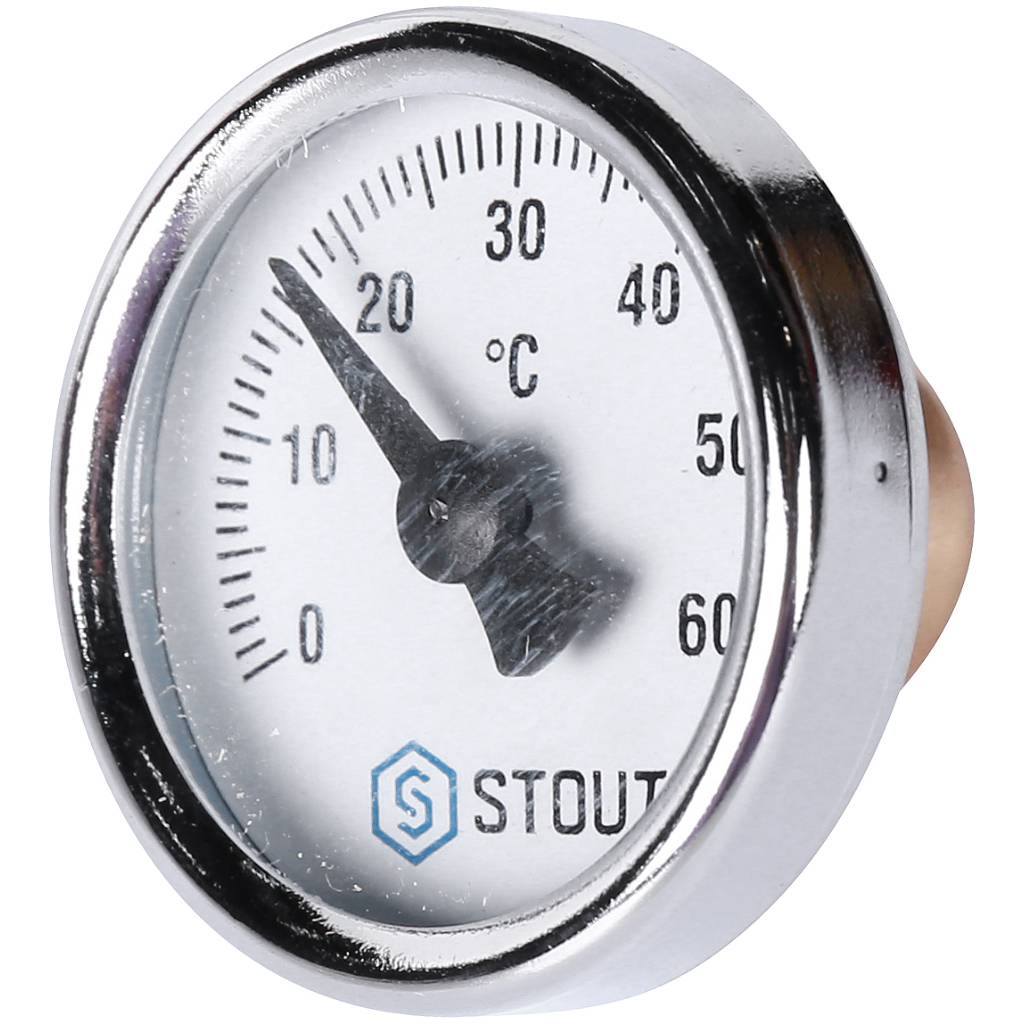

Шкала термометра, °С
0 – 60
Материал термостатического клапана
Латунь CW614N (Ms 58)
Материал термометра
-
Насос
без насоса
Межосевое расстояние, мм
210
Материал
латунь
Гарантия, мес
24
Макс. рабочее давление, бар
6
Монтажная длина, мм
130
Диапазон рабочей температуры, °С
До +90
Насосно-смесительный узел ISOTHERM 30-50°C Тех паспорт 17.05.2021.pdf
pdf, 1.31 МБ
Каталог STOUT 2021
pdf, 26.03 МБ
Альбом технических решений STOUT
pdf, 10.35 МБ
Отказное письмо
pdf, 642.87 КБ
Технический паспорт- Насосно-смесительный узел IsoTherm 30-50 °C STOUT
pdf, 1.55 МБ
Варианты товаров
Оставить отзыв
Где купить
Карта
Список
ТОЧКА (Надым)
Показать адрес
Надым, 5 проезд 6
10:00-20:00
Показать телефон
8-922-459-92-22, 8 996 320-93-92
Гарантия
STOUT гарантирует соответствие продукции требованиям безопасности, при условии соблюдения
потребителем правил использования:
транспортировки, хранения, монтажа и эксплуатации .
транспортировки, хранения, монтажа и эксплуатации .
FAQ
Для чего нужен насосно-смесительный узел?
Для циркуляции теплоносителя и поддержания температуры подачи теплоносителя в системе «теплый пол» на одном уровне, в районе 30 – 60оС.
Как отрегулировать насосно-смесительный узел?
Изначально термостатический клапан узла настраивается на температуру 30°C. В процессе эксплуатации температуру регулируют.
1. Отверткой ослабляют блокировку.
2. Устанавливают температуру смешанной воды ниже изначальной величины.
3. При включенном теплогенераторе нагоняют температуру выше, чем в клапанных настройках.
4. Включают насос узла и ждут стабилизации температуры на подаче.
5. Вращают ручку клапана и дожидаются нужного уровня температуры.
6. По результату закручивают блокировку, удерживая рукоять.
Как выбрать насосно-смесительный узел?
· Учитываем пропускную способность узла при потере давления и за известный промежуток времени.
· Тепловая мощность должна быть больше, чем теплоотдача «теплого пола».
· Учитываем тип присоединения.
· Трехходовый клапан – универсальный, для любых помещений.
· Двухходовый клапан для помещений площадью менее 2002м.
