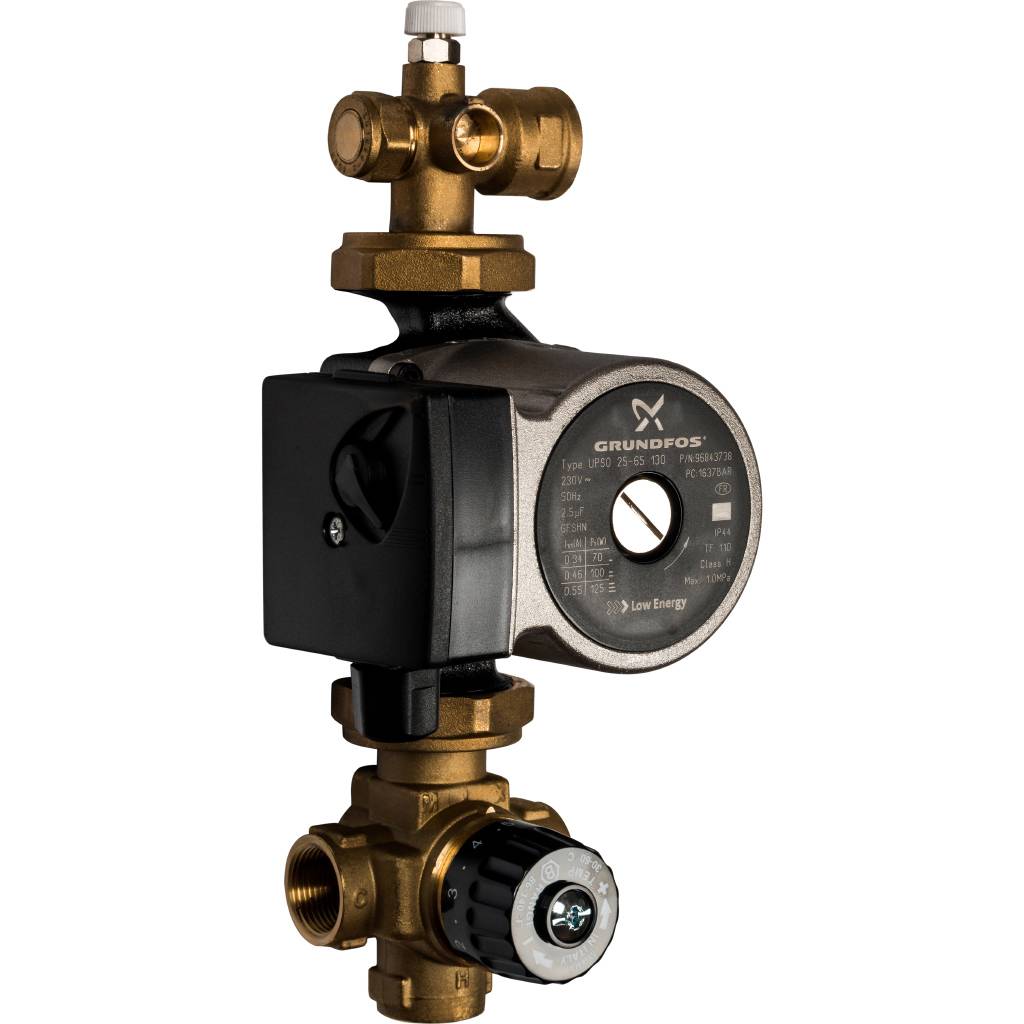

*SDG-0020-002002 STOUT Насосно-смесительный узел с термостатическим клапаном и байпасом; Grundfos UPSO 25-65 130
SDG-0020-002002
2 видео
Макс. рабочее давление, (бар)
10
Максимальная температура теплоносителя, °С
110
Температура транспортировки и хранения, °С
от -20 до +50
Направление
Инженерная сантехника
Рабочая среда
вода, водный раствор гликолей (до 30 %)
Диапазон температуры рабочей среды Тр, °С
от +5 до +90
Средний срок службы, лет
10
Модификация
Организация замкнутых контуров циркуляции, обеспечение требуемого температурного и гидравлического режимов в системах теплопотребления здания
Диаметр присоединительных патрубков, дюйм
"1"" (НР)/3/4"" (ВР)"
Опция послепродажной поддержки "Сервис 24"
от 2 до 6,5
Макс. перепад давления, бар
10
Тип изделия
Распределительный циркуляционный узел
Диаметр присоединительных патрубков верхних, дюйм
Распределительный циркуляционный узел
Диаметр присоединительных патрубков насоса, дюйм
"1 1/2"" (ВР)"
Внутренняя резьба присоединительных патрубков, стандарт
"1 1/2"" (ВР)"
Наружная резьба присоединительных патрубков, стандарт
"1"" (НР)/3/4"" (ВР)"
Резьба для присоединения насоса, стандарт
UNI ISO 228/1
Теплопроводность, Вт/(м*К)
от +5 до +90
Диапазон рабочей температуры изоляции, °С
110
Диапазон настройки термостатического клапана, °С
от +30 до +60
Заводская настройка термостатического клапана, °С
45
Шкала термометра, °С
от +30 до +60
Шкала манометра, бар
45
Возможность установки дифференциального клапана
от 0 до +80
Возможность реверсивной сборки
Есть
Заводская настройка предохранительного клапана, бар
Есть
Диапазон настройки перепада давлений на перепускном клапане, м вод. ст.
Есть
Коллектор
10
Защитный кожух
нет
Материал трёхходового приводного смесительного клапана
Латунь UNI EN1982 CB753S
Материал тройника
Латунь UNI EN1982 CB753S
Материал насоса
Чугун
Материал термометра
Алюминий
Строительная длина для установки насоса, мм
Чугун
Насос
Алюминий
Штуцеры для установки дифференциального клапана
130
Резьба в корпусе коллекторной трубы, дюймы
UNI ISO 228/1
Размер резьбы входных/выходных штуцеров, дюймы
UNI ISO 228/1
Гарантия, мес
24
Каталог STOUT 2021
pdf, 26.03 МБ
Альбом технических решений STOUT
pdf, 10.35 МБ
Отказное письмо
pdf, 642.87 КБ
Оставить отзыв
Где купить
Карта
Список
ТОЧКА (Надым)
Показать адрес
Надым, 5 проезд 6
10:00-20:00
Показать телефон
8-922-459-92-22, 8 996 320-93-92
Гарантия
STOUT гарантирует соответствие продукции требованиям безопасности, при условии соблюдения
потребителем правил использования:
транспортировки, хранения, монтажа и эксплуатации .
транспортировки, хранения, монтажа и эксплуатации .
FAQ
Для чего нужен насосно-смесительный узел?
Для циркуляции теплоносителя и поддержания температуры подачи теплоносителя в системе «теплый пол» на одном уровне, в районе 30 – 60оС.
Как отрегулировать насосно-смесительный узел?
Изначально термостатический клапан узла настраивается на температуру 30°C. В процессе эксплуатации температуру регулируют.
1. Отверткой ослабляют блокировку.
2. Устанавливают температуру смешанной воды ниже изначальной величины.
3. При включенном теплогенераторе нагоняют температуру выше, чем в клапанных настройках.
4. Включают насос узла и ждут стабилизации температуры на подаче.
5. Вращают ручку клапана и дожидаются нужного уровня температуры.
6. По результату закручивают блокировку, удерживая рукоять.
Как выбрать насосно-смесительный узел?
· Учитываем пропускную способность узла при потере давления и за известный промежуток времени.
· Тепловая мощность должна быть больше, чем теплоотдача «теплого пола».
· Учитываем тип присоединения.
· Трехходовый клапан – универсальный, для любых помещений.
· Двухходовый клапан для помещений площадью менее 2002м.
