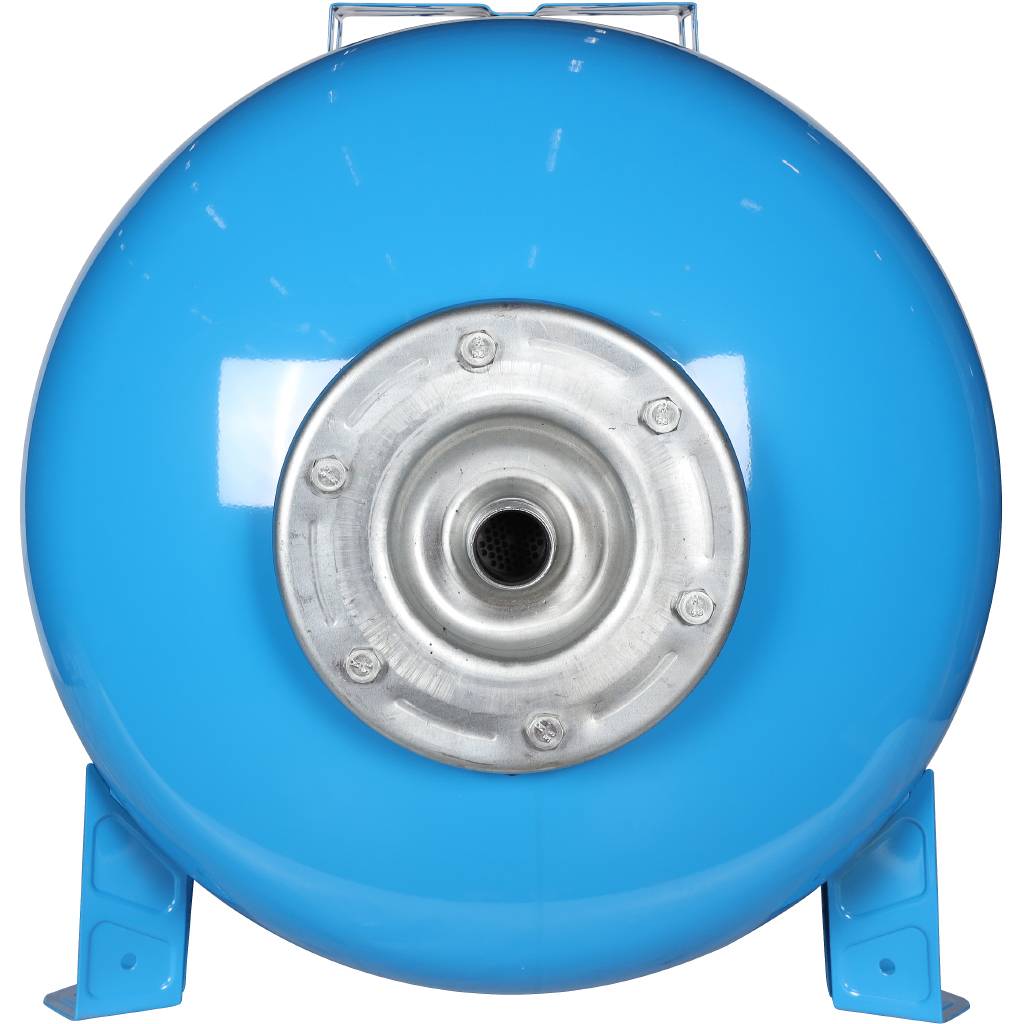

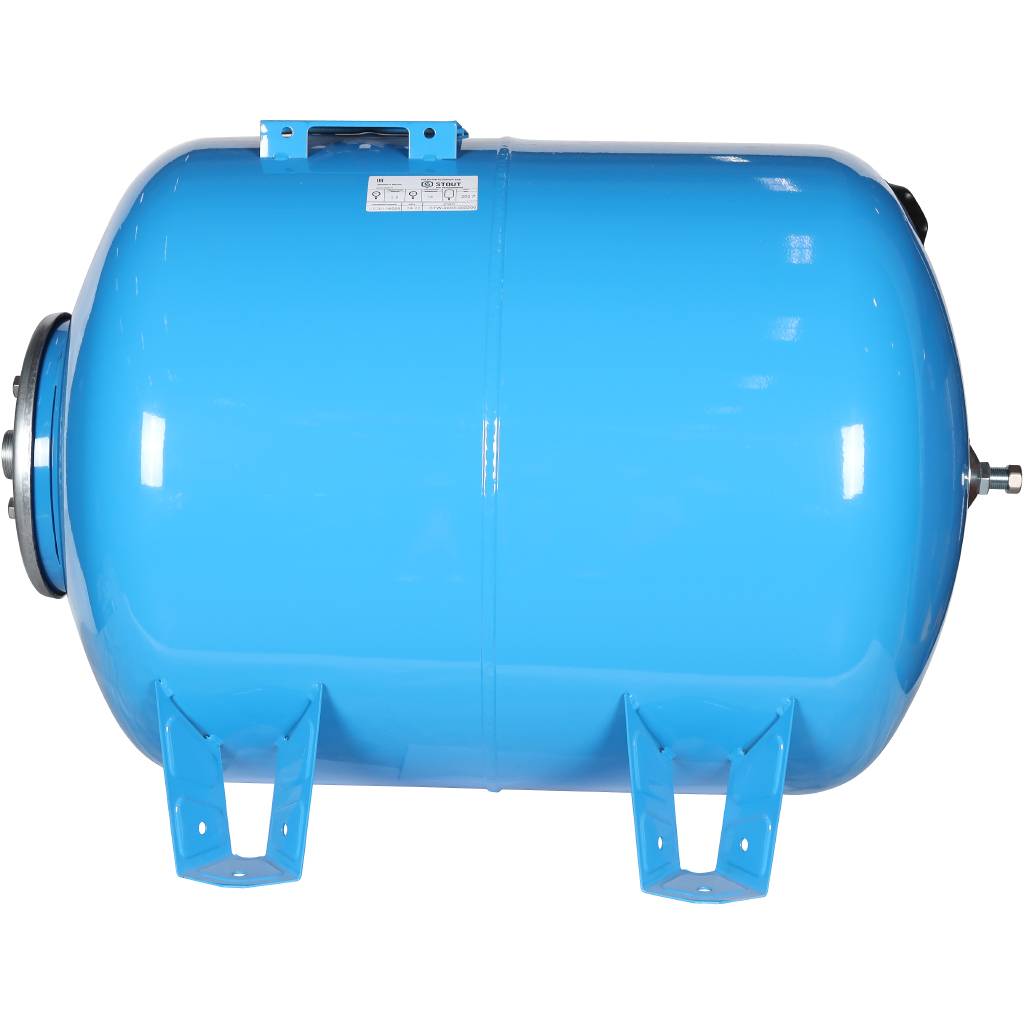

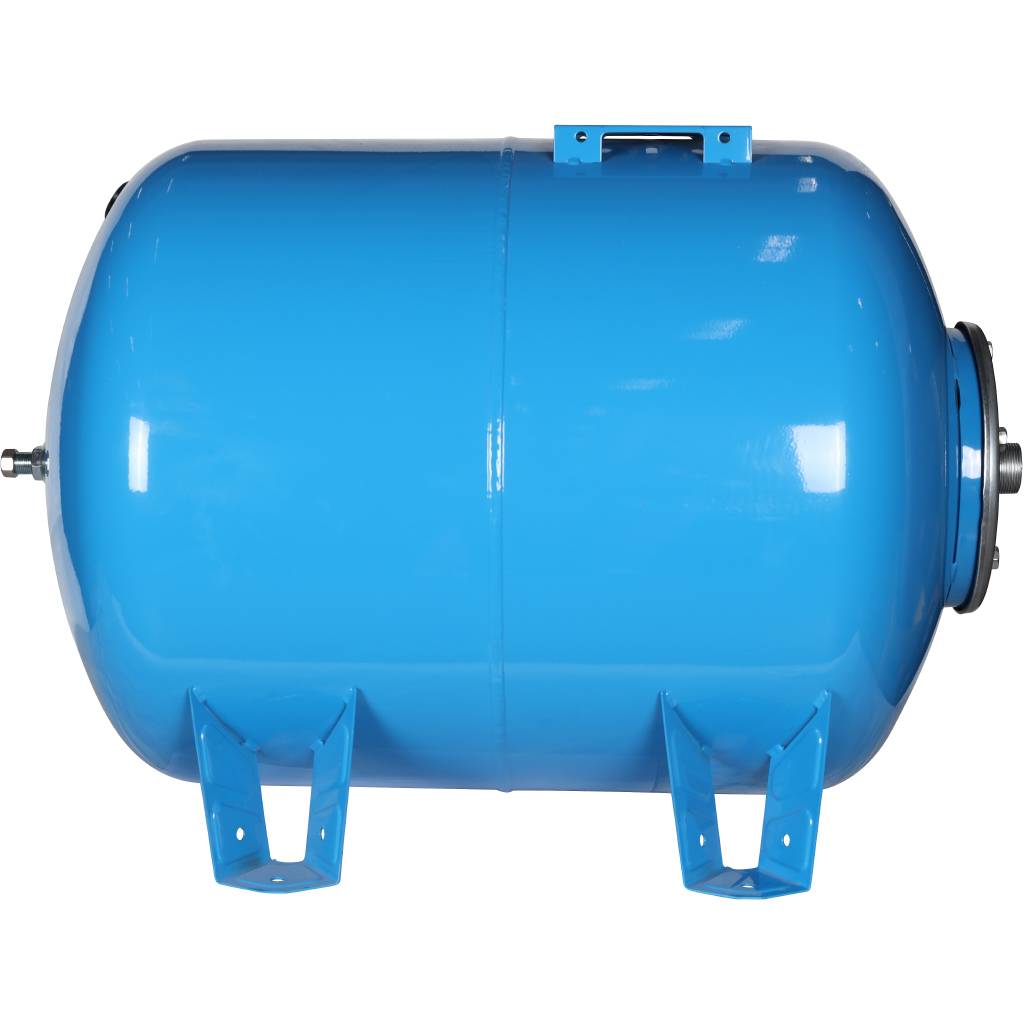

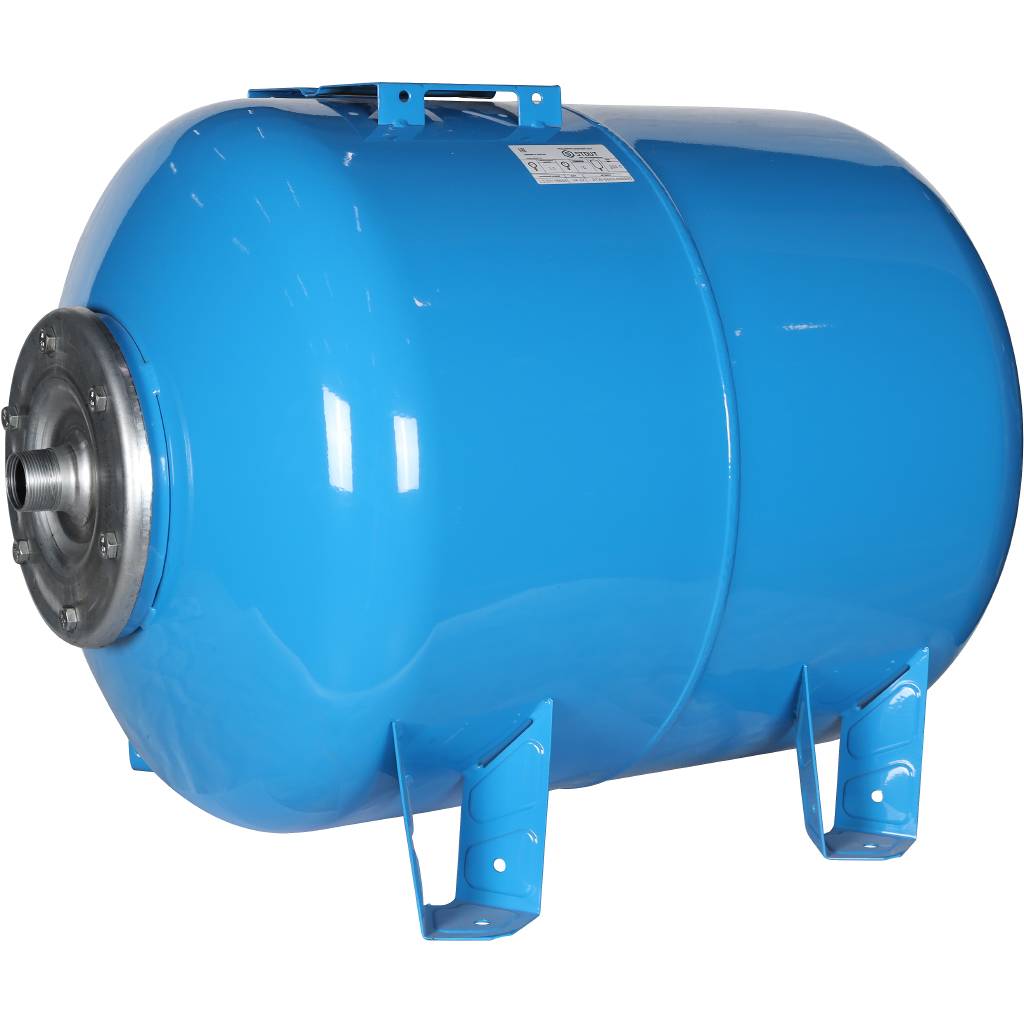

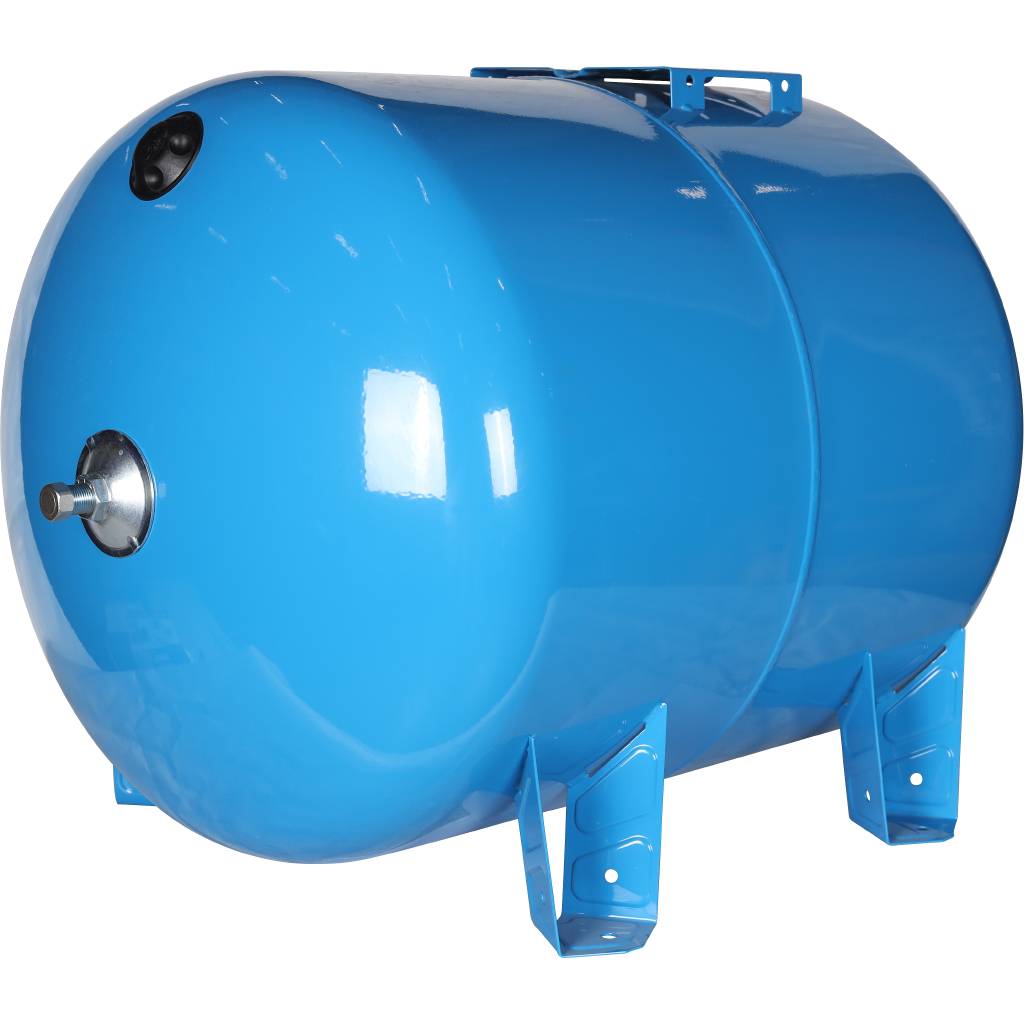

Расширительный бак STOUT STW-0003 гидроаккумулятор 200 л. горизонтальный (цвет синий)
STW-0003-000200
1 видео
Коротко о продукте
Название в каталоге
Расширительный бак, гидроаккумулятор STOUT STW-0003 200 л. горизонтальный (цвет синий)
Макс. рабочая температура, °С
100
Макс. рабочее давление, (бар)
10
Температура окружающей среды, °С
от -10 до +50
Температура транспортировки и хранения, °С
от -50 до +50
Все характеристики
33 124 ₽
В корзину
Название в каталоге
Расширительный бак, гидроаккумулятор STOUT STW-0003 200 л. горизонтальный (цвет синий)
Макс. рабочая температура, °С
100
Макс. рабочее давление, (бар)
10
Температура окружающей среды, °С
от -10 до +50
Температура транспортировки и хранения, °С
от -50 до +50
Направление
Инженерная сантехника
Область применения
системы холодного хозяйственно-питьевого водоснабжения зданий
Стандарт подключения, дюйм
1 1/2
Категория Stout
Расширительный бак гидроаккумулятор горизонтальный (цвет синий)
Подгруппа
Гидроаккумуляторы
Диапазон температуры рабочей среды Тр, °С
от -10 до +100 °С
Средний срок службы, лет
10
Материал корпуса
Сталь
Объем, (л)
200
Цвет
синий
Модификация
Горизонтальный
Расположение присоединительного патрубка
Боковое
Диаметр присоединительных патрубков, дюйм
G 1 1/2 (НР)
Диаметр патрубка для КиП, дюйм
"G 1/2"" (НР)"
Резьба присоединительных патрубков, стандарт
UNI ISO 228/1
Наличие опорных ножек
Есть
Опция послепродажной поддержки "Сервис 24"
Нет
Материал фланца
сталь оцинкованная
Толщина стенки, мм
1,5
Монтажная высота до патрубка, мм
310
Монтажные диаметры горловины мембраны, мм
150/200
Материал присоединительного патрубка с трубной резьбой
сталь
Материал воздушного ниппеля
EPDM/латунь
Материал держателя мембраны с заглушкой
сталь оцинкованная

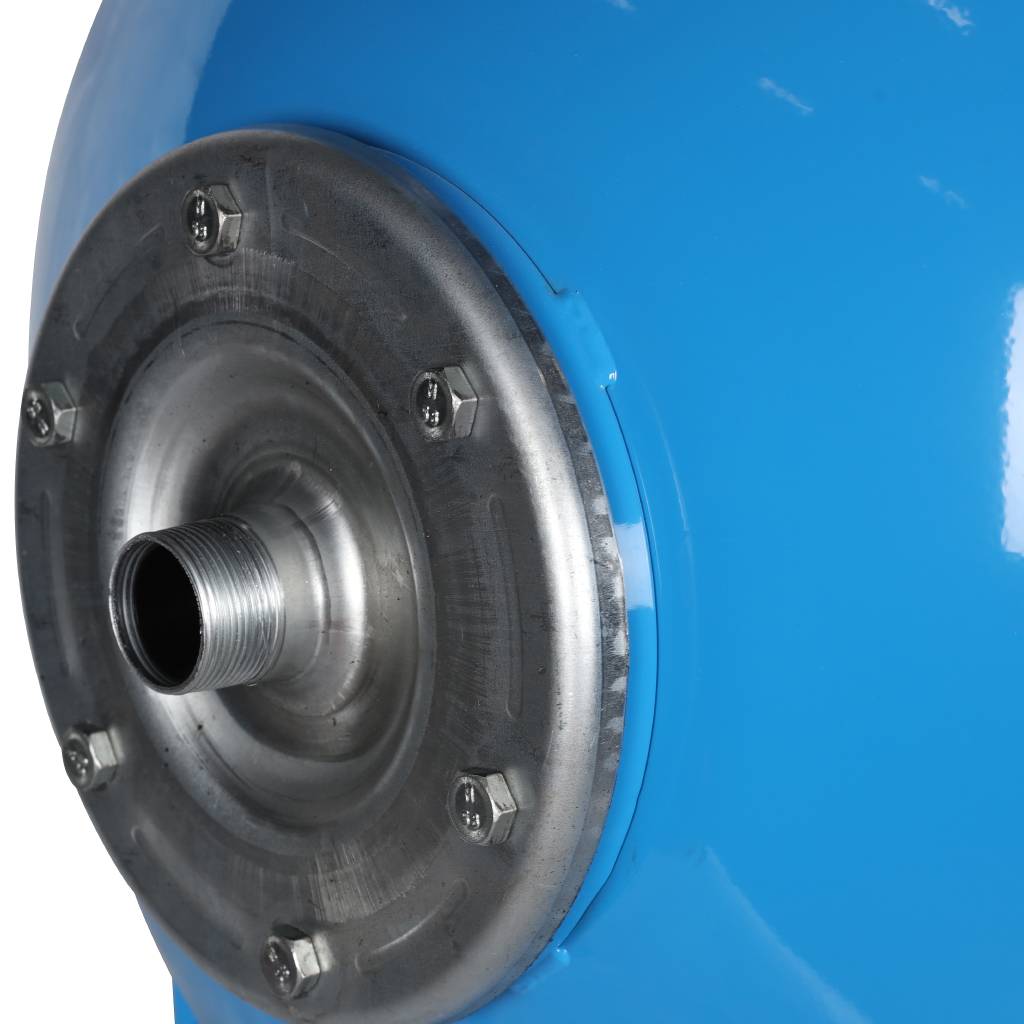

Материал фланца для смены мембраны
сталь оцинкованная/сталь окрашенная
Материал площадки для монтажа оборудования
сталь
Материал ножек
сталь

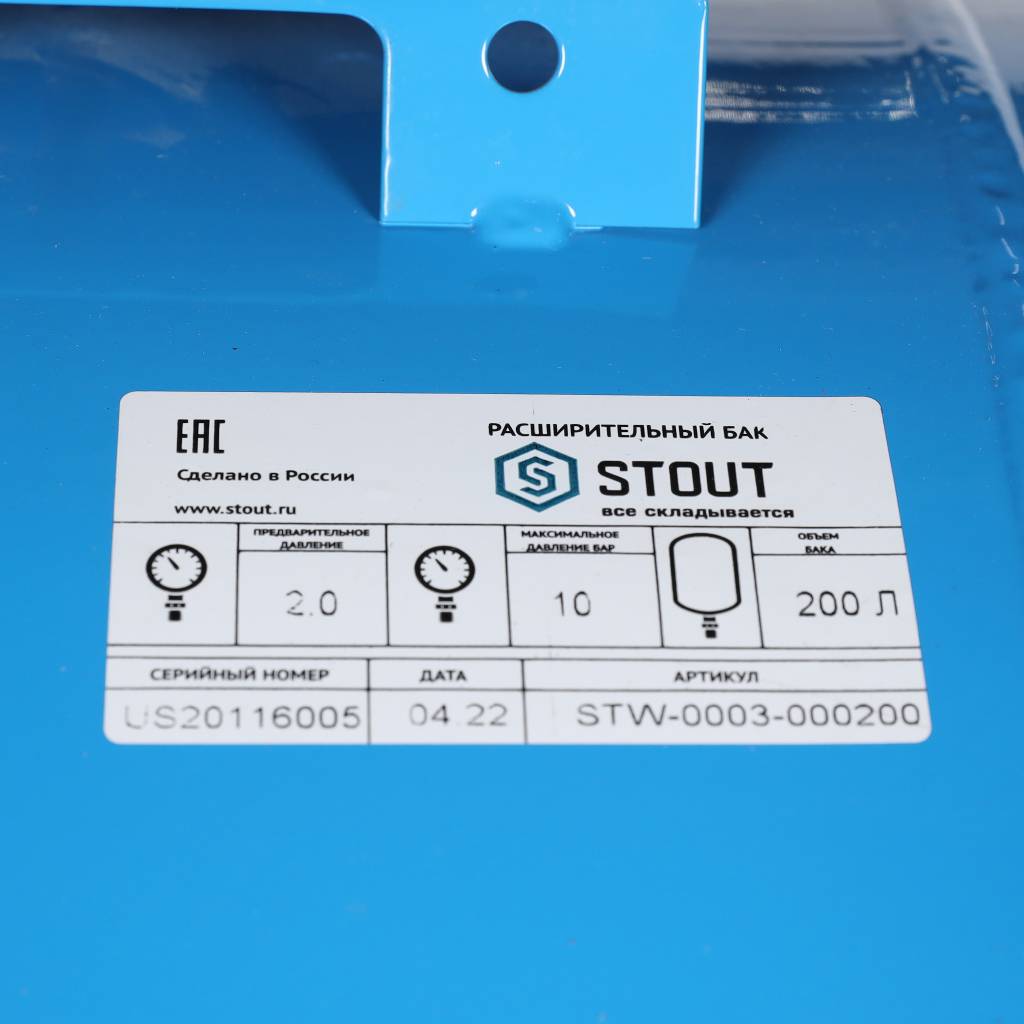

Давление воздуха, бар
2
Наличие площадки для оборудования
есть

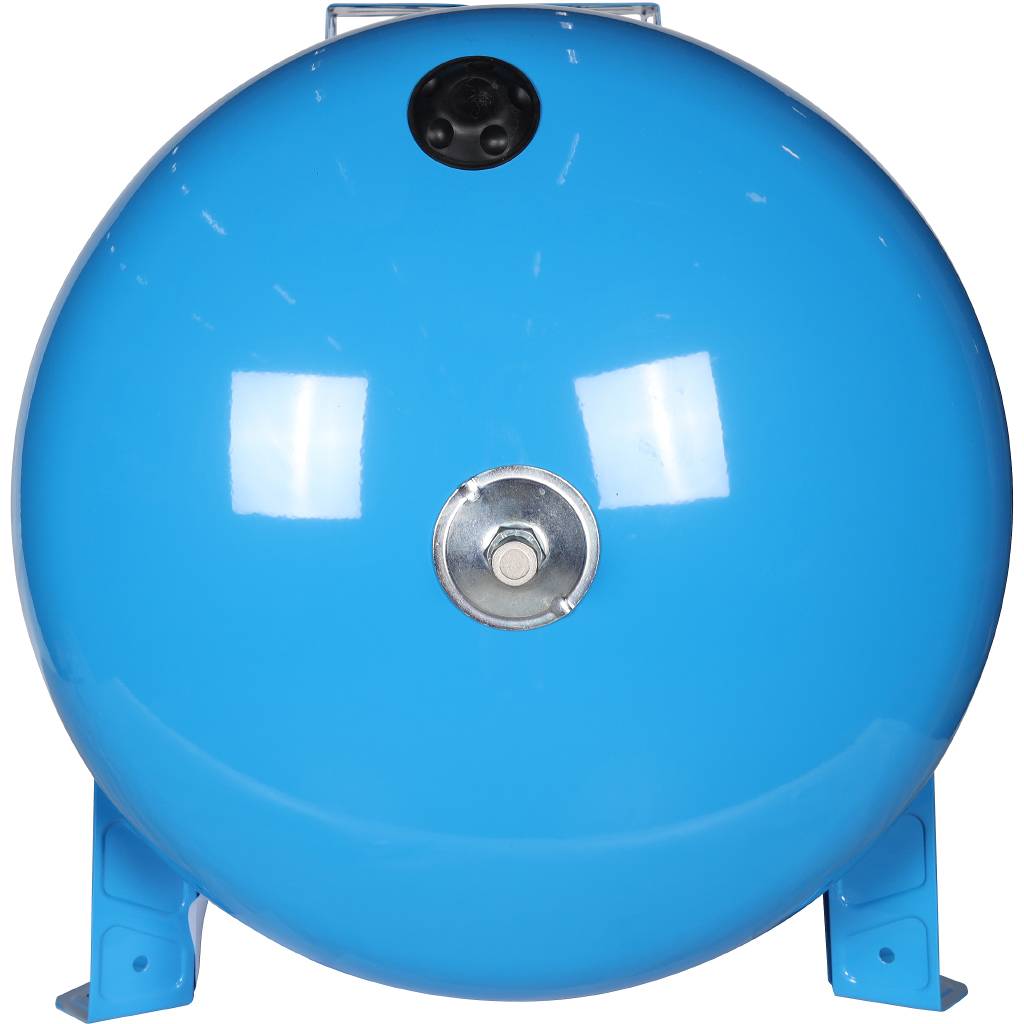

Размещение воздушного ниппеля
Боковое (смещен от центральной оси)
Форм-фактор
цилиндрический
Материал мембраны
EPDM
Сменная мембрана
Да
Тип мембраны
проходная
Срок службы, лет
10
Объем, л
200
Макс. рабочее давление, бар
10
Форма
цилиндр
Диапазон рабочей температуры, °С
До +100
Формат
горизонтальный
Баки гидропневматические STOUT Тех паспорт 02.06.2021.pdf
pdf, 188.44 КБ
Паспорт STOUT Баки_2023.pdf
pdf, 236.18 КБ
Руководство по эксплуатации - БАКИ ГИДРОПНЕВМАТИЧЕСКИЕ тип: STН, STW
pdf, 1.29 МБ
Руководство по эксплуатации - Баки гидропневматические 29.08.2023
pdf, 1.28 МБ
Каталог STOUT 2021
pdf, 26.03 МБ
Альбом технических решений STOUT
pdf, 10.35 МБ
Листовка STOUT мембранные баки
jpg, 379.04 КБ
Почему STOUT?
pdf, 1.5 МБ
Отказное письмо
pdf, 642.87 КБ
Технический паспорт- Баки ГИДРОПНЕВМАТИЧЕСКИЕ, Расширительные мембранные для систем отопления тип STН Гидроаккумуляторы для систем водоснабжения тип STW
pdf, 237.56 КБ
Варианты товаров
Оставить отзыв
Где купить
Карта
Список
ТОЧКА (Надым)
Показать адрес
Надым, 5 проезд 6
10:00-20:00
Показать телефон
8-922-459-92-22, 8 996 320-93-92
Гарантия
STOUT гарантирует соответствие продукции требованиям безопасности, при условии соблюдения
потребителем правил использования:
транспортировки, хранения, монтажа и эксплуатации .
транспортировки, хранения, монтажа и эксплуатации .
FAQ
Из какого материала выполнена мембрана?
Мембранные расширительные баки используют мембраны в форме мешка из резины типа EPDM. Внутренняя полость мембраны заполняется водой или теплоносителем из присоединенной к баку системы водоснабжения или отопления
Какое давление в расширительном баке системы водоснабжения?
В расширительных баках Stout типа STW давление воздуха составляет 1,5 или 2,0 бара, максимальное давление PN — 8 и 10 бар.
Как накачать расширительный бак в системе водоснабжения?
Снимите на расширительном баке чёрную крышку, подсоедините под ней манометр к ниппелю и проверьте давление. Замените манометр на компрессор для накачки воздуха.
Зачем расширительный бак в системе водоснабжения?
- для запаса воды;
- для поддержания минимального необходимого давления в системе;
- для гашения гидроударов при запуске насоса;
- для продления срока службы насоса за счёт сокращения числа его пусков.
Как работает расширительный бак в системе водоснабжения?
Эластичная мембрана разделяет бак надвое. При поступлении излишков жидкости мембрана растягивается, что приводит к повышению давления в полости, заполненной воздухом. При снижении давления мембрана сокращается, и вода поступает в систему.
Как подключить расширительный бак к системе водоснабжения?
Установка рекомендована на ровной поверхности, в точке минимального расчётного давления в системе. Для правильной установки нужно вызвать специалиста.
В чём отличие красных и синих баков?
Красные расширительные баки устанавливаются в замкнутых системах водяного отопления зданий и служат для регулирования давления теплоносителя, поддерживания системного давления, не допуская попадания внутрь воздуха.
Синие расширительные баки (гидроаккумуляторы) предназначены для применения во внутренних системах холодного хозяйственно-питьевого водоснабжения для обеспечения водяного запаса при возможном отключении электроснабжения, поддержания минимально необходимого давления в системе, сглаживания гидроударов при включении насоса, снижения числа пусков насоса.
Продается ли отдельно мембрана к бакам?
Рекомендуется проводить ежегодную диагностику целостности мембраны бака. При возникновении проблем, связанных с мембраной, её стоит заменить. Мембраны продаются отдельно, а её замена производится за пару минут.
Возможен ли монтаж баков на стену?
Мембранные расширительные баки устанавливаются в вертикальном или горизонтальном положении. Ёмкости малого типа крепят к стене при помощи хомута или подвешивают к специальному кронштейну, а ёмкости большого типа устанавливают на пол.
